기계 선택: 스크류 선박 언로더에 필요한 전력을 추정하는 방법

오른쪽 선택 스크류 선박 언로더 항만 운영에 있어서 효율성, 운영 비용 및 장기적인 신뢰성에 직접적인 영향을 미치는 중요한 결정입니다. 이 선택 프로세스의 핵심은 전력 요구 사항을 정확하게 예측하는 것입니다. 모터 크기가 작으면 정지가 자주 발생하고 유지 관리가 증가하며 목표 하역 속도를 달성하지 못하는 반면, 모터 크기가 너무 크면 불필요한 자본 지출과 에너지 소비가 높아집니다. 이 가이드는 필요한 전력을 추정하기 위한 포괄적인 단계별 접근 방식을 제공합니다. 스크류 선박 언로더 , 정의하는 주요 요소와 계산을 자세히 살펴봅니다. 스크류 컨베이어 동력 계산 이 복잡한 기계를 위해. 적절한 벌크 언로더의 전력 추정 최적의 성능과 투자 수익을 보장하는 데 필수적입니다.

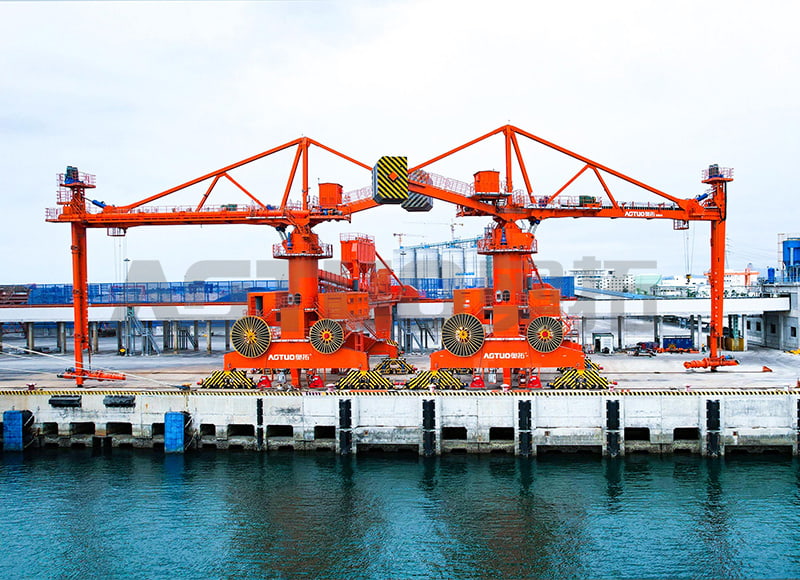

1000-70000 DWT 200-1500t/h 레일 모바일 스크류 선박 언로더

전력 수요의 핵심 구성 요소 이해

자동차를 운전하는 데 필요한 총 전력 스크류 선박 언로더 단일 값이 아니라 여러 개별 구성 요소의 합계입니다. 이러한 각 구성 요소는 선박 화물창에서 해안 기반 수용 시스템으로 자재를 이동하기 위해 모터가 극복해야 하는 힘을 나타냅니다. 이러한 요소를 이해하는 것이 정확한 작업의 첫 번째 단계입니다. 언로더 모터 크기 조정 가이드 .

• 자재 취급력(피 _H ): 이는 스크류 컨베이어의 길이와 경사를 따라 벌크 자재를 실제로 들어 올리고 이동시키는 데 필요한 힘입니다. 이는 컨베이어의 용량, 리프트 높이 및 길이와 직접적인 관련이 있습니다.
• 재료 마찰력(피 _에프 ): 재료가 움직이면서 스크류 플라이트와 홈통과 마찰하여 마찰이 발생합니다. 이 구성요소는 재료의 마모성과 내부 마찰 계수의 영향을 받습니다.
• 빈 컨베이어 전력(피 _E ): 이는 베어링, 기어박스 및 기타 움직이는 부품의 기계적 마찰을 극복하고 언로더를 빈 상태로 실행하는 데 필요한 전력입니다.
• 추가 하중: 경사진 작동, 붐의 바람 저항과 같은 환경적 요인, 러핑 및 선회 동작과 같은 보조 시스템에 필요한 전력도 총 수요에 기여합니다.

전력 요구 사항에 영향을 미치는 주요 요소

검정력을 정확하게 추정하는 것은 다변수 문제입니다. 계산을 시작하기 전에 처리할 자재와 언로더의 작동 매개변수에 대한 특정 데이터를 수집하는 것이 필수적입니다. 이 데이터는 신뢰할 수 있는 기반을 형성합니다. 벌크 언로더의 전력 추정 .

• 재료 부피 밀도(γ): 재료의 단위 부피당 중량(예: kg/m3)입니다. 철광석과 같은 무거운 재료는 곡물과 같은 가벼운 재료보다 훨씬 더 많은 전력을 필요로 합니다.
• 하역 용량(Q): 원하는 질량 유량(예: 시간당 톤). 이는 전력 요구 사항의 주요 동인입니다.
• 컨베이어 길이(L) 및 경사도(H): 자재를 운반해야 하는 총 수평 거리와 수직 리프트 높이입니다. 더 길고 가파른 컨베이어에는 더 많은 전력이 필요합니다.
• 재료 마찰계수(f): 재료의 흐름 특성과 컨베이어 표면과의 상호 작용을 나타내는 무차원 값입니다. 끈적거리거나 마모성 물질의 경우 더 높습니다.
• 충전 계수(ψ): 총 사용 가능 면적에 대한 재료로 채워진 단면적의 비율입니다. 일반적으로 스크류 컨베이어의 과부하를 방지하기 위한 이 비율은 15%~45%입니다.

물성비교표

벌크 재료의 특성은 아마도 가장 중요한 변수일 것입니다. 다음 표는 일반적인 재료에 대한 일반적인 값을 제공합니다. 스크류 컨베이어 동력 계산 .

단계별 전력 계산 방법론

최종 설계에는 상세한 소프트웨어가 사용되는 경우가 많지만 수동 견적은 귀중한 통찰력을 제공합니다. CEMA(컨베이어 장비 제조업체 협회) 표준을 기반으로 하는 다음 방법론은 기본 수평 스크류 컨베이어의 프로세스를 간략하게 설명합니다. 이는 모든 것의 핵심을 형성합니다. 언로더 모터 크기 조정 가이드 .

1단계: 자재 취급력(피) 계산 _H )

이는 물질의 질량을 필요한 거리만큼 이동시키는 데 필요한 힘입니다. 공식은 다음과 같습니다.

피 _H (kW) = (C * L * g) / 3600

여기서: C = 용량(kg/h), L = 컨베이어 길이(m), g = 중력(9.81m/s²). 경사형 컨베이어의 경우 'L'이 총 운반 거리로 대체되어 전력 수요가 크게 증가합니다.

• 예: 30미터를 초과하는 용량이 500t/h(500,000kg/h)인 경우: P _H = (500,000 * 30 * 9.81) / 3600 = ~40.9kW.
• 고려사항: 이 구성 요소는 용량 및 리프트 높이 변화에 가장 민감합니다.

2단계: 재료 마찰력(P) 계산 _에프 )

이는 재료와 나사/홈통 사이의 마찰을 설명합니다. 공식은 다음과 같습니다.

피 _에프 (kW) = (C * L * f) / 3670

여기서 f는 재료 마찰 계수(예: 시멘트의 경우 1.5, 클링커의 경우 4.0)입니다.

• 예(계속): 에프or cement (f=1.5) over 30 meters: P _에프 = (500,000 * 30 * 1.5) / 3670 = ~6.1kW.
• 고려사항: 'f' 계수가 높은 연마재는 이 값을 크게 증가시킵니다.

3단계: 효율성 고려 및 설치된 전력 결정

계산된 전력 값은 이론적이며 기계적 손실을 고려하지 않습니다. 모터 샤프트에 필요한 총 동력은 모든 동력 성분의 합을 전체 구동 효율(θ)로 나누어 구합니다.

피 _합계 = (피 _H 피 _에프 피 _E ) / 에타

• 효율(θ): 에프or a system involving a gearbox and bearings, η is typically between 0.85 and 0.95.
• 빈 컨베이어 전력(피 _E ): 이는 제조업체 데이터에서 추정하거나 초기 추정에 대한 재료 전력의 작은 비율(예: 5-10%)로 추정할 수 있습니다.
• 에프inal Sizing: 일반적으로 10-15%의 안전 계수가 P에 추가됩니다. _합계 최종 설치된 모터 전력에 도달하여 시동 부하와 경미한 과부하를 처리할 수 있는지 확인합니다.

실제 응용 프로그램에 대한 고급 고려 사항

기본 계산은 기초를 제공하지만 실제 세계에서는 스크류 언로더 사양 더 복잡한 역학을 고려해야 합니다. Hangzhou Aotuo Mechanical and Electrical Co., Ltd.와 같이 광범위한 엔지니어링 경험을 보유한 회사는 최대 3000t/h를 처리할 수 있는 장비 설계에 이러한 요소를 통합합니다.

• 가변 주파수 드라이브(V에프D): V에프D를 사용하면 모터가 다양한 속도로 작동할 수 있고 "소프트 스타트"를 제공하여 시동 중 피크 전류와 기계적 스트레스(실행 전력보다 높을 수 있음)를 줄일 수 있습니다.
• 비표준 조건: 극한의 저온에서의 작업은 재료 특성과 윤활유 점도에 영향을 미칠 수 있으며, 높은 습도는 특정 재료의 접착력을 증가시켜 전력 수요에 영향을 줄 수 있습니다.
• 다중 드라이브 장치: 에프or very long screw unloaders, power may be supplied by multiple motors placed at intervals along the length to prevent excessive torsion on the screw shaft.
• 시스템 통합 능력: 합계 벌크 언로더의 전력 추정 또한 붐의 러핑(상승/하강), 언로더의 회전(회전) 및 집진 시스템에 필요한 에너지도 포함해야 합니다.

FAQ

스크류 선박 언로더용 모터 크기를 결정할 때 가장 흔히 저지르는 실수는 무엇입니까?

가장 흔하고 비용이 많이 드는 실수는 재료 마찰 계수('f' 값)와 전체 시스템 비효율성을 과소평가하는 것입니다. 엔지니어들은 종종 기본적인 리프팅 파워(P)에 중점을 둡니다. _H ) 그러나 클링커나 습한 석탄과 같은 연마성 물질이나 끈적끈적한 물질을 홈통을 통해 밀어내는 데 필요한 추가 에너지를 적절하게 설명하지 못했습니다. 지나치게 낙관적인 드라이브 효율성을 사용하는 것과 결합된 이러한 감독으로 인해 지속적으로 과부하가 걸리고 트립되고 수명이 단축되는 소형 모터를 선택하게 됩니다. 견고한 언로더 모터 크기 조정 가이드 항상 보수적이고 재료별 마찰 계수를 강조합니다.

재료 선택은 밀도를 넘어 전력 계산에 어떤 영향을 줍니까?

밀도는 자재 취급 능력(P)에 직접적인 영향을 미칩니다. _H ), 재료의 물리적 특성은 재료 마찰력(P)에 큰 영향을 미칩니다. _에프 ). 철광석이나 클링커 같은 연마재는 마찰계수('f')가 매우 높아서 P를 증가시킬 수 있습니다. _에프 곡물과 같이 자유롭게 흐르는 물질보다 몇 배 더 많은 구성 요소입니다. 또한 케이크가 생기거나 접착되는 경향이 있는 재료는 막힘을 방지하기 위해 더 낮은 충진 계수(ψ)가 필요합니다. 이는 동일한 용량을 달성하기 위해 다른 속도로 작동하는 더 큰 직경의 스크류가 필요할 수 있으며, 이는 전력 균형에 간접적으로 영향을 미칩니다. 그러므로 철저한 스크류 컨베이어 동력 계산 상세한 재료 특성 없이는 불가능합니다.

스크류 언로더용으로 대형 모터와 소형 모터 중 어느 것이 더 낫습니까?

둘 다 단점이 있지만 크기가 작은 모터는 확실히 더 나쁜 옵션입니다. 모터 크기가 작으면 필요한 용량을 제공하지 못하고 부하가 걸리고 과열되며 지속적인 유지 관리가 필요해 과도한 가동 중지 시간과 운영 비용이 발생합니다. 대형 모터는 더 높은 초기 자본 지출을 포함하고 잠재적으로 전력 곡선의 덜 효율적인 지점에서 작동하지만 작업을 안정적으로 수행합니다. 최신 가변 주파수 드라이브(VFD)를 사용하면 대형 모터의 작동 비효율성을 완화할 수 있습니다. 따라서 의심스러운 경우 안전 계수를 적용하고 약간 더 큰 모터를 사용하여 신뢰성을 보장하는 것이 표준 산업 관행입니다. 이는 핵심 원칙입니다. 스크류 언로더 사양 .

선박 언로더 애플리케이션에 표준 스크류 컨베이어 계산을 사용할 수 있습니까?

이를 출발점으로 사용할 수 있지만 선박 하역 장치에는 표준 계산이 포착할 수 없는 고유한 복잡성이 발생합니다. 붐이 터지고 선박의 위치가 이동함에 따라 내부 스크류 컨베이어의 길이와 기울기가 바뀔 수 있는 작업의 동적 특성으로 인해 전력 수요가 일정하지 않습니다. 또한 까다로운 연중무휴 포트 환경에서 높은 신뢰성이 필요하므로 더 큰 안전 요소가 필요합니다. 전문 엔지니어링 소프트웨어를 사용하거나 해당 분야에서 입증된 실적을 보유한 숙련된 제조업체와 상담하는 것이 좋습니다. 벌크 언로더의 전력 추정 이러한 가변적이고 가혹한 조건에서 성능을 발휘해야 하는 시스템입니다.
